معرفی
سنسور های PT:
سنسور های RTD در مدل های سنسور PT1000,PT100 ,... موجود می باشند . RTD به سنسورهای سنجش دما به صورت کلی گفته می شود . نحوه کار سنسورهای RTD به این شکل است که با استفاده از مقاومت که در داخل آن کار گذاشته شده در اثر بالا رفتن دما میزان مقاومت سنسور هم افزایش یافته و با پایین رفتن دما از میزان مقاومت کاسته می شود .
تفاوت ترموکوپل و پی تی:
1.یکی از تفاوت های بزرگ آن بازه دمایی بسیار زیادی است که دارند.
بازه اندازه گیری ترموکوپل 200- درجه تا دمای بیش از 1600 درجه سانتیگراد است که این میزان برای RTD ها از 200- تا 600 درجه سانتیگراد می باشد .
2.مقایسه خروجی سنسور : خروجی ترموکوپل ها به صورت ولتاژی بوده که این ولتاژ در حد میکرو ولت تا میلی ولت است که تاثیرات نویز بر آنها زیاد است اما خروجی سنسورهای RTD از نوع مقاومتی می بشند یعنی به ازای تغییرات در دما در خروجی تغییرات مقاومتی داریم که این نوع خروجی در برابر نویز مقاوم تر از ترموکوپل است .
3.از موارد دیگر که تاثیر زیادی در قیمت ترموکوپل ها وRTD ها دارد میزان خطا در اندازه گیری آنهاست هر چقدر دقت اندازه گیری آنها بهتر باشد قیمت آنها بالاتر می رود .ترموکوپل ها خطای بیش تر نسبت به RTD ها دارند .
4.پدیده خود گرمایی:معمولا در سنسورهای مقاومتی رخ می دهد سنسورهای RTD وNTC به دلیل اینکه خروجی مقاومتی دارند هنگامی که به کارتها و کنترلر مربوط به خودشان متصل می شوند در برابر عبور جریان ، گرمایی در خود سنسور به وجود می آید که همان گرما باعث خطا در اندازه گیری می شود . این پدیده خود گرمایی در خود سنسور به وجود می آید که همان گرما باعث خطا در اندازه گیری می شود که از معایب سنسورهای مقاومتی به حساب می آید در حالی که این پدیده در ترموکوپل ها وجود ندارند .

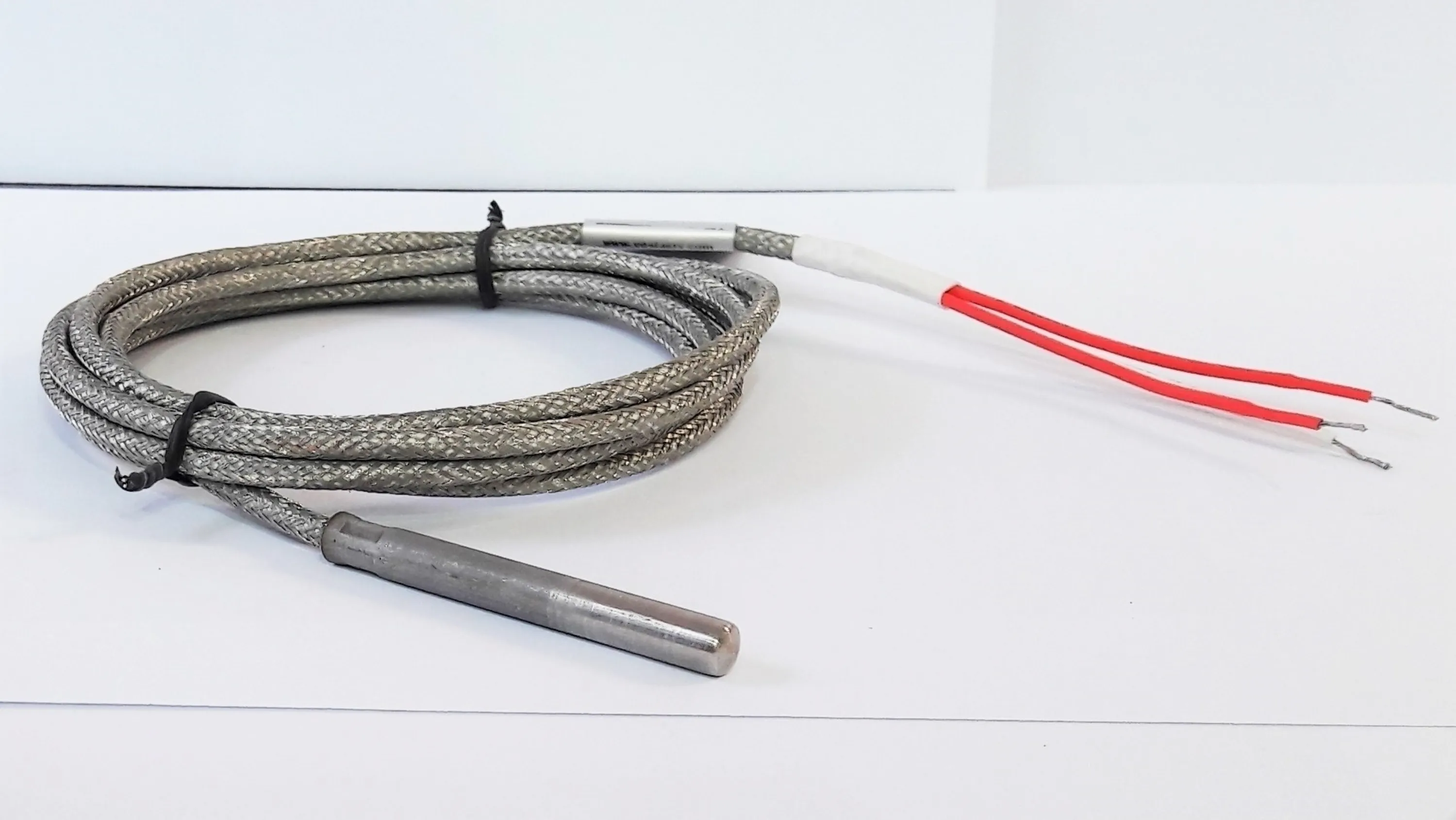

پی تی 100 یا PT100 از انواع RTD می باشد. مشخصه PT100 این است که در دمای صفر درجه سانتیگراد 100 اهم می باشد.
تمامی PT100 های ارائه شده سه سیم می باشند که سیم سوم نقش جبران سازی اهم کابل رابط را دارد.
PT100 تا دمای 500 درجه سانتیگراد قابل اندازه گیری است.
جنس روکش آنها استیل 304 می باشد.
در صورت لزوم می توان از کابل رابط PT100 جهت افزایش طول کابل استفاده کرد.
دقت PT100 در حدود 0.1± می باشد.
مدل هددار آن با رزوه " 1/2 برای موارد آب بندی استفاده می گردد .
پی تی 100 یا PT100 از انواع RTD می باشد. مشخصه PT100 این است که در دمای صفر درجه سانتیگراد 100 اهم می باشد.
تمامی PT100 های ارائه شده سه سیم می باشند که سیم سوم نقش جبران سازی اهم کابل رابط را دارد.
PT100 تا دمای 500 درجه سانتگراد قابل اندازه گیری است.
جنس روکش آنها استیل 304 می باشد.
در صورت لزوم می توان از کابل رابط PT100 جهت افزایش طول کابل استفاده کرد.
دقت PT100 در حدود 0.1± می باشد.
مدل هددار آن با رزوه " 1/2 برای موارد آب بندی استفاده می گردد .
