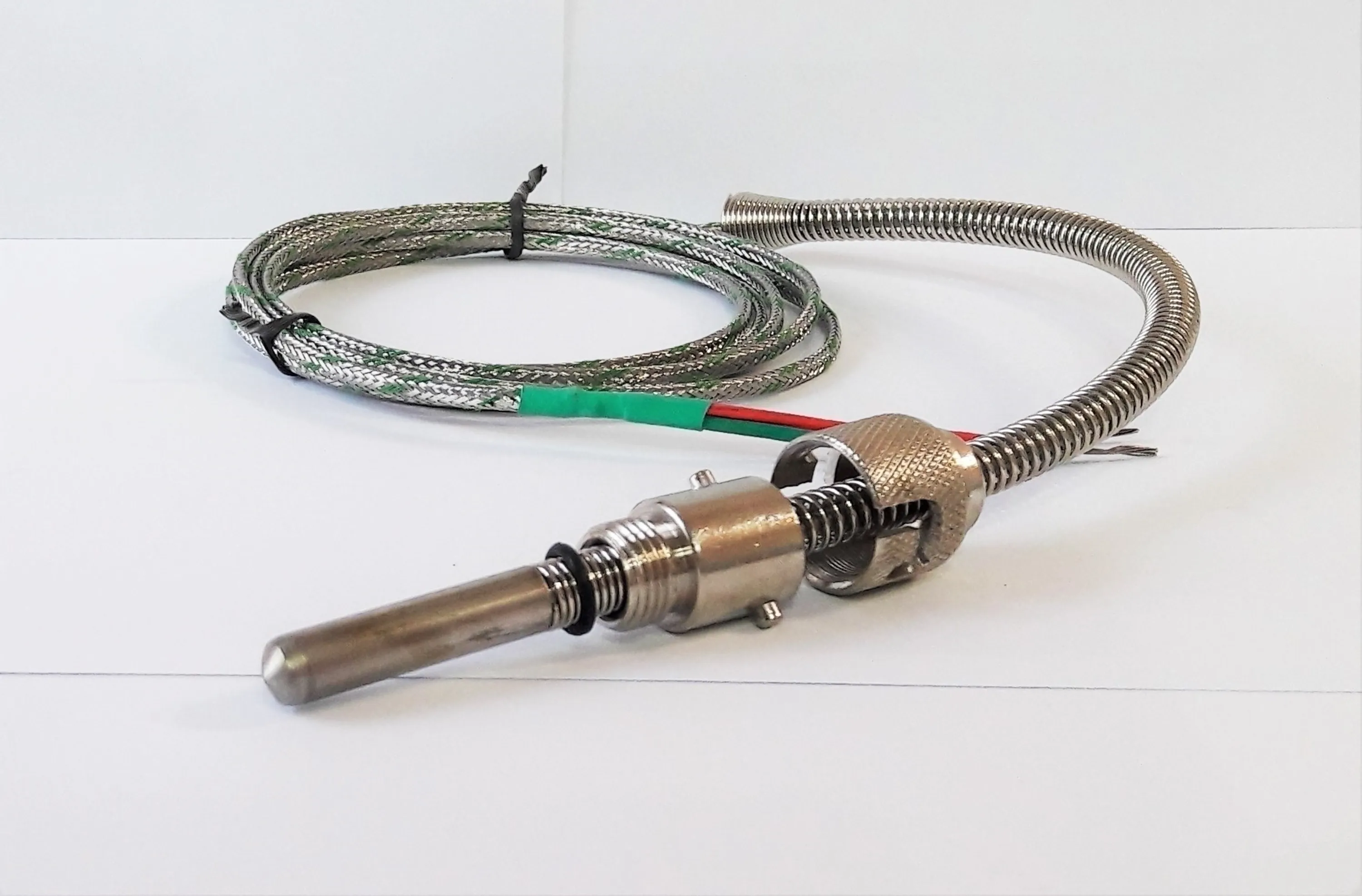

ترموکوپل :

ترموکوپل یکی از پر مصرف ترین سنسورهای اندازه گیری دما محسوب می گردد . این سنسور های ساده با استفاده از اتصال یک فلز و آلیاژ آن با توجه به اثر سیبک (سیبک: اختلاف دما بین دو نقطه را به ولتاژ تبدیل می کند ) تولید می شوند با همین مکانیزم ساده اندازه گیری دما به راحتی در رنج وسیعی از زیر صفر تا حدود 1700 درجه می باشد .

انواع ترموکوپل :

با توجه به کاربرد ،محیط اندازه گیری دما ، رنج دما ، اندازه گیری دقیق از انواع ترموکوپل می توان به انواع زیر اشاره کرد .

ترموکوپل K:

این ترموکوپل از سیم فلزی  Ni-Cr و Ni-Al ساخته می شود .این نوع تر موکوپل ارزان قیمت است و یکی از پر کاربردترین ترموکوپل ها می باشد .

ترموکوپل K یا همان NiCrNi از ترموکوپل های مشهور است که رنج عملکرد دمای آن بین 200 تا 1200  درجه سانتیگراد کار می کند. معمولا در دمای های بالا مورد استفاده قرار می گیرد و به خاطر استفاده از مس خاصیت ضد اکسیداسیون داردلذا در محیط هایی که اکسیداسیون رخ می دهد مناسب است .

سیم رابط آن 2 متر می باشد که از جنس خودش است در ضمن می تواند تا 20 متراز همان جنس افزایش طول داشته باشد و بیشتر از آن خطای اندازه گیری دما بالا می رود و توصیه نمی شود .

روکش کلیه ترموکوپل ها استیل می باشد

در موارد خاص مثل اسید یا شعله مستقیم این ترموکوپل ها توصیه نمی گردد.

دقت K حدودا  1± درجه میباشد .

 ترموکوپل J:

این ترموکوپل از فلز آهن Fe و آلیاژهای مس نیکل Cu-Ni و رنج دمایی آن بین 180- تا 750 درجه سانتیگراد است .

ب دلیل احتمال اکسید شدن آهن این ترموکوپل در صنایع قالب ریزی پلاستیک استفاده می شود .

مزایا و معایب ترموکوپل:

ترموکوپل ها به دلیل ثابت زمانی کوچک سرعت پاسخ دهی خوبی دارند

از معایب آن غیر خطی بودن تماسی بودن و در معرض شوک و اغتشاش و... دقت متوسطی دارد.

جهت استفاده از ترموکوپل در مکان هایی که لرزش یا ضربه وجود دارد برای محافظت ازسنسور ازروکش به نام ترموول یا غلاف استفاده می شود که باعث کاهش سرعت پاسخگویی می شود .

 در انتخاب ترموکوپل باید به موارد زیر توجه کرد :

 1.رنج دمایی کارکرد ترموکوپل

2.تیپ ترموکوپل

3.طول ترموکوپل

4جنس غلاف ترموکوپل

5.دقیق بودن ترموکوپل و کلاس دقت آن

6.نوع سرامیک به کار برده شده در ترموکوپل
