معرفی
سنسور فشار:
فشار کمیتی نرده ای است و مقدار آن تنها با یک عدد مشخص می شود هنگامی که نیرو F به واحد سطح A وارد می شود و برای سنجش تاثیر نیرو به سطح کمیتی تعریف می شود که از تقسیم نیروF به سطح A بدست می اید . واحد های متنوعی برای اندازه گیری فشار وجود دارد که معمولا برای اندازه گیری فشار هوا و سیالات از واحد اتمسفر استفاده می شود .
سنسور فشار به صورت مبدل کار می کند و سیگنالی تابع اثر فشارتولید میکند.
یک سنسور فشار برای اندازه گیری فشار که معمولا عنصر مورد نظر برای اندازه گیری ، فشار گاز یا مایع است استفاده می شود .
این سنسور ها می توانند به طور غیرمستقم برای اندازه گیری سایر متغییر ها نیز استفاده شوند مانند : سرعت،سطح مایع ، ارتفاع
سنسور فشار با نام های مبدل فشار ، ترنسمیتر فشار ، فرستنده فشار ، اندیکاتور فشار ، پیزومت ، مانومتر و ... نیز شناخته می شود .
سنسورهای فشار از نظرتکنولوژی ، طراحی ، عملکرد ، کاربرد و قیمت با هم تفاوت دارند
انواع اندازه گیری فشار:
سنسور های فشار می توانند براساس بازه اندازه گیری ، بازه دمای عملکرد ،نوع فشار اندازه گیری طبقه بندی شوند.
با توجه به نوع فشار ، فشار سنج ها به 5 نوع تقسیم میشوند :
• سنسورفشار مطلق : این سنسور فشار یک نقطه را نسبت به خلا کامل اندازه گیری می کند. فشار اتمسفر یک kpa 101/325 یا 14/7 psi نسبت به خلا است.
• سنسور فشار خلا : این سنسور برای اندازه گیری فشار کمتر از فشار اتمسفر در نقطه مشخص استفاده می شود .مرجع سنسور خلا در صنعت متفاوت است .
• سنسور فشار تفاضلی : تفاضل بین دو یا چند نقطه را که به عنوان ورودی معرفی می شوند را اندازه گیر می کند . برای مثال اندازه گیری افت فشار در فیلتر روغن ،اندازه گیری دبی یا سطح در مخازن تحت فشار به کار می رود .
• فشار گیج : این سنسور می تواند برای اندازه گیری فشار یک نقطه نسبت به فشار اتمسفر نقطه دیگر کالیبره شود .مثال :گیج فشار تایر هنگامی که تایر مقدار psi 0 را میخواند فشار داخل تایر psi 14/7 است یعنی برابر با فشار اتمسفر
• فشار مهر شده : این سنسور همانند سنسور فشار گیج است با این تفاوت که از قبل توسط سازنده برای اندازه گیری فشار نسبت به فشار سطح دریا کالیبره شده است .
برای انتخاب سنسور فشار مناسب بایستی به موارد زیر توجه کرد:
- نحوه نصب سنسور فشار
- محدوده دمای کار سنسور
- نوع و خواص شیمیایی سیال که فشار آن اندازهگیری می شود
- نوع خروجی و تغذیه سنسور فشار
- قابلیت تنظیم و یا داشتن پروتکل ارتباطی سنسور
- زمان پاسخ
- ولتاژ آفست
نمونه هایی از کاربرد سنسور فشار :
♦ اندازه گیری فشار : این کاربرد ،کاربرد مستقیم سنسور های فشار است که در مواردی از جمله تجهیزات هواشناسی،هواپیما ،اتومبیل سایر وسایلی که در آنها فشار کارایی دارد به کار می رود .
♦ آزمایش نشتی : می توان با اندازه گیری افت فشار، نشتی سیستم را بدست آورد . دو روش متداول برای این منظور وجود دارد :
1. مقایسه فشار سیستم با فشار سیستمی با نشتی معلوم و استفاده از این اختلاف فشار
2. اندازه گیری فشار و بررسی تغییرات آن در طول یک بازه زمانی
♦ اندازه گیری عمق و ارتفاع : یکی از کاربرد های سنسور فشار اندازه گیری ارتفاع سطح مایع است . از این تکنیک برای اندازه گیری جسم غوطه ور درآب مانند غواص ها ، زیر دریایی هاو یا ارتفاع سطح مایع درون یک مخزن استفاده می شود .

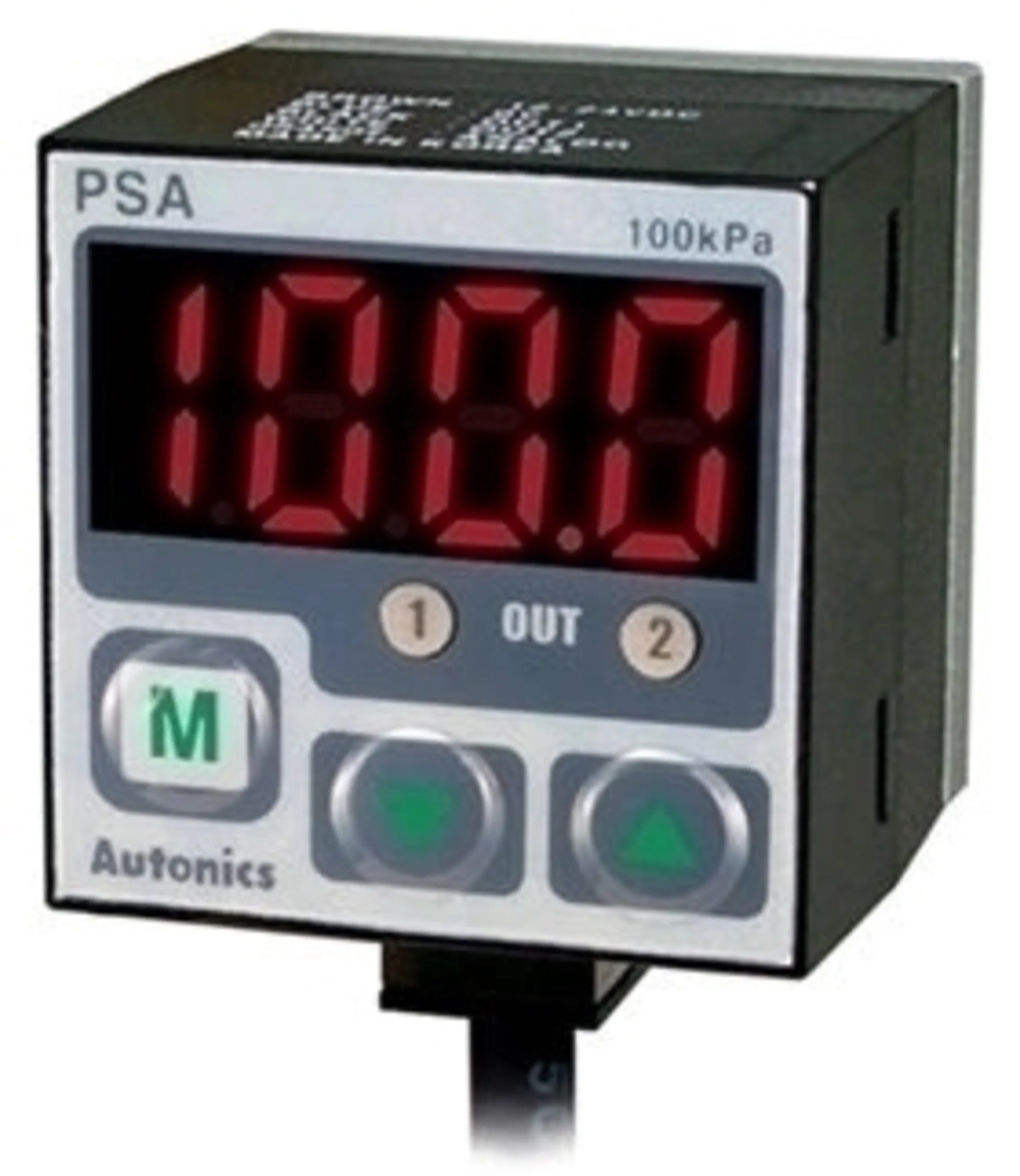

سری PSA
- سنسور فشار دیجیتالی با دقت بالا
- دارای LED بزرگ و درخشان برای وضوح بیشتر
- دارای رزولوشن 001
- قابلیت تبدیل واحد های فشار
- دارای مد های خروجی متفاوت ( تنظیم تلورانس و تنظیم دقت اتوماتیک و تنظیم رله های خروجی )
- قابلیت تنظیم پاسخ زمانی های متفاوت 5 و 5 و 100 و 500 میلی ثانیه
- دارای خروجی آنالوگ ( 1 الی 5 ) ولت DC
- حفاظت در برابر جابجایی پلاریته تغذیه و اضافه جریان
- قابلیت تنظیم نقطه صفر
- قابلیت نمایش در اوج و دکمه HOLD
انتخاب یک ترانسمیتر فشار
انتخاب ترانسمیتر فشار مناسب می تواند یک کار پیچیده باشد ولی عدم انجام صحیح این کار می تواند خطرناک باشد. مطالب زیر برای درک بهتر شما از اجزا و پارامترهای یک ترانسمیتر است.
دو نوع فشار سنج الکترونیکی وجود دارد: ترانسمیتر فشار و ترانسدیوسر فشار. تفاوت کلی بین یک ترانسمیتر فشار و ترانسدیوسر فشار در آن است که ترانسمیتر دارای سیگنال های خروجی در حد میلی آمپر و یک ترانسدیوسر در حد ولت و یا میلی ولت است.
دو مورد اصلی به هنگام انتخاب یک ترانسمیتر فشار در نظر گرفته میشود: شرایط محیطی و عملکرد مورد نیاز
شرایط محیطی
ترانسمیتر را متناسب با دما و رطوبت محیط انتخاب کنید.
به خاطر داشته باشید که ارتعاش سنگین، شوک و تداخل الکتریکی در سنجش فشار تاثیر می گذارند.
محدوده دمای شدید نیز می تواند عوارض جانبی در خواندن از سنسور فشار داشته باشد. اطمینان حاصل کنید که شما تاثیر درجه حرارت قابل قبول بر دامنه سنجش سنسور (thermal drift) را در هنگام انتخاب ترانسمیتر در نظر گرفته اید.
اگر ترانسمیتر جهت استفاده در فضای باز است، اطمینان حاصل کنید که در یک محوطه مناسب نصب شده باشد که در زمستان از ورود آب و گرد و غبار محافظت شده باشد و بدنه آن از فولاد ضد زنگ باشد.
عملکرد مورد نیاز
آیا میخواهید فقط فشار مثبت و یا خلاء را اندازه گیری کنید و یا اینکه نیاز دارید هر دو را اندازه گیری کنید؟
آیا هر نقطه اندازه گیری شده مستقل است و یا اینکه تفاوت های بین دو نقطه اندازه گیری (دیفرانسیل) را نیاز دارید؟
رنج اندازه گیری ترانسمیتر فشار را متناسب با کارتان انتخاب کنید. به عنوان مثال:
یک ترانسمیتر که دارای رنج اندازه گیری 0-200 Psi و دقت +/-0.25% است یعنی دقت در محدوده 200PSI معادل 0٫5PSI+/- است. بنابراین، برای اندازه گیری 7PSI ، مقدار واقعی ممکن است بین 6.75-7.25PSI تغییر کند.بنابراین، انتخاب یک ترانسمیتر متناسب با نیازتان بستگی به درصد دقت دارد.
همچنین، لازم است که نوع خروجی مورد نیازتان را تعیین کنید که برحسب میلی آمپر باشد یا بر حسب ولت.
