معرفی

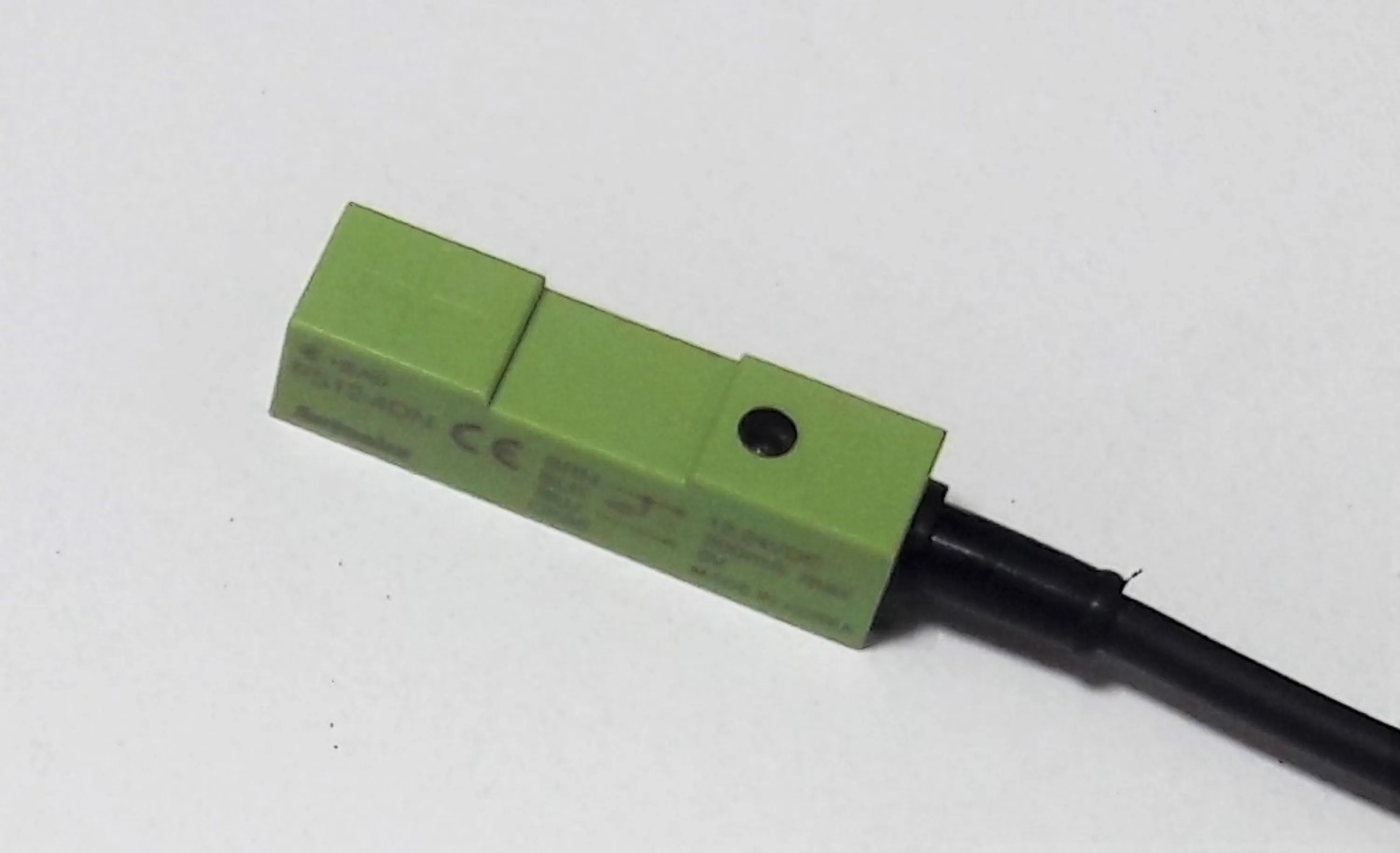

سری PS

Autonics proximity   سنسور القایی اتونیکس

• ابعاد کوچک ونصب ساده
• عملکرد بسیار دقیق و مقاوم در برابر نویز
• حفاظت در برابر جابجایی پلاریته تغذیه و اضافه جریان
• قابلیت تعداد سویچینگ بالا و عملکرد ساده
• دارای درجه حفاظت IP 67
• جایگزینی مناسب برای میکروسویچ ها
• دارای خروجی NC یا NO
• تغذیه ( 12 الی 24 ) ولت DC یا ( 100 الی 240  ) ولت AC

کاربرد سنسورهای القایی در کنترل صنعتی :
امروزه با توجه به کاربرد روز افزون پروکسی میتی هاProximity  در صنعت در این مقاله بر آنیم تا کاربرد پروکسی میتی ها  به نام سنسور های القایی را به صورت کامل  شرح دهیم.
پروکسی میتی ها  ) Proximity  (یکی از انواع سنسورهای پرکاربرد در صنعت می باشد.  کاربرد این سنسورها برای اشکارسازی حضور اجسام است.به عنوان مثال در شمارشگرهای اجسام، در مدارات یکی پس از دیگری بکارمی رود تا کنترلر بفهمد یک عمل به اتمام رسیده و یک عمل دیگر را دستگاه انجام دهد.
از انواع کاربرد های این دسته از سنسور ها می توان به موارد زیر اشاره کرد:
اندازه گیری فاصه از قطعه.
 جدا سازی قطعات با ابعاد مختلف.
اندازه گیری ضخامت قطعات فلزی.
تشخیص قطعات فلزی شکسته دستگاه های مختلف صنعتی.
جداسازی قسمت فلزی قطعات.
آشکار سازی هر گونه تغییر در دندانه چرخ دنده های فلزی.
اندازه گیری و کنترل سرعت و آشکار سازی حرکتهای مکانیکی.
حفاظت در برابر اتصال کوتاه، اتصال معکوس سیم های سنسور، ولتاژ ضربه ای و...
کاربرد در روبوتیک.
خصوصیات و مشخصات سنسور القایی
در ادمه برخی از خصوصیات  ومشخصات اصلی سنسور های القایی ذکر شده است .
فاصله سویچینگ (S)
فاصله ای که سنسور یک قطعه استاندارد را تشخیص می دهد,را فاصله سویچینگ می گویند و با S  نشان می دهند ,این فاصله مهمترین مشخصه یک سنسور القایی می باشد . فاصله سویچینگ به اندازه ومشخصات بویین سنسور بستگی دارد و این فاصله  برای سنسور های القایی تا 250میلی متر قابل دسترسی می باشد.

فاصله سویچینگ نامی (Sn)
این پارامتربیانگر فاصله ای است که در حالت معمول و بدون در نظر گرفتن پارامتر های متغیر مانند حرارت ,ولتاژ تغذیه و … تعریف می شود.

فاصله سویچینگ مؤثر (Sr)  0٫9Sn >Sr>1.1 Sn
این پارامتر مربوط به فاصله ی سویچینگ تحت شرایط ولتاژ نامی ودر حرارت 20درجه سانتیگراد می باشد.

فاصله سویچینگ مفید (Su)  0.81Sn >Su>1.21 Sn
این پارامتر مربوط به فاصله ای است که سنسور در محدوده حرارت و ولتاژ مجاز,عمل سویچینگ  را انجام می دهد .

 فاصله سویچینگ عملیاتی (Sa)
این پارامتر مربوط به فاصله ای است که تحت شرایط مجاز ,عملکرد سنسور تضمین شده باشد .

ولتاژ عملکرد (Vs)
این پارامتر مربوط به حداکثر و حداقل ولتاژ تغذیه ی سنسور می باشد به طوری که عملکرد سنسور تضمین شده باشد.

فرکانس سویچینگ (Fs)
این پارامتر بیانگر حد اکثر تعداد قطع و وصل پی درپی یک سنسور در یک ثانیه می باشد .این پارامتر مطابق با استاندارد DIN EN 50010 اندازه گیری می شود.

جریان نشتی (I leakage)
جریانی می باشد که از سنسور های دو سیمه در حالت قطع عبور می کند .

جریان بی باری (I no-load)
جریانی می باشد که در حالت وصل سیم های تغذیه ی سنسور از سنسور عبور می کند .

جریان بار ماکزیمم(I-max)
حد اکثر جریان پیوسته ای می باشد که از خروجی سنسور می تواند عبور کند .

هیسترزیس(H)
این پارامتر مربوط به فاصله بین نقطه وصل شدن سنسور در زمان نزدیک شدن قطعه به سنسور و نقطه قطع شدن سنسور هنگام دورشدن قطعه  از سنسور میباشد . حداکثر فاصله هیسترزیس 10% فاصله نامی سنسور می باشد.

دمای محیط (Ta)
محدوده حرارتی است که در آن محدوده عملکرد سنسور تضمین شده می باشد:

کلاس حفاظتی (IP)
این پارامتر مربوط به حفاظت سنسور در برابر نفوذ اجسام خارجی و همچنین حفاظت در برابر نفوذ مایعات در سنسور می باشد.

لازم به ذکر است که مشخصات سنسور های القایی قابل تغییر نمی باشد در نتیجه انتخاب سنسور می بایست متناسب با کاربرد سنسور صورت گیرد.
