معرفی
ترموستات :
ترموستات یا دماپا ،کنترل کننده الکترونیکی خودکار است برای تنظیم دما در فضای بسته ، معمولا آن را به دستگاه های سرد یا گرم ساز متصل می کنند تا با قطع و وصل دستگاه آن فضا را در دمای تنظیم شده ثابت نگه دارد هنگامی که دما به نقطه تنظیم برسد ترموستات مدار برقی دستگاه را قطع می کند و زمانی که از نقطه تنظیم پایین تر بود دوباره مدار را وصل می کند و دستگاه روشن می شود به بیان واضح تر ترموستات یا سنسور حرارتی یک جز از سیستم کنترل است که دمای سیستم را کنترل می کند و آن را در یک نقطه دیگر تعریف شده ثابت نگه می دارد .
لازم به ذکر است که فاصله قطع و وصل ترموستات قابل تنظیم می باشد .
انواع ترموستات :
1.الکترومکانیکی: این ترموستات با استفاده از فرمان حسگر حرارتی توسط یکسری رابط مکانیکی به میکروسوئیچ سبب قطع و وصل مدار الکتریکی میگردد محصول این تکنولوژی دارای عمر طولانی است .
2. الکترونیکی :این ترموستات فرمان دریافت شده از سنسور دمایی را توسط جریان الکتریکی به یک رله مینیاتوری منتقل و سبب قطع و وصل جریان الکتریکی می گردد .
انواع ان از نظر محل نصب ، نوع عملکرد ، فصلی سالی نوع سنسور ،رنج کاری ،تعداد مراحل کار ،از نظر حرارت به انواع مختلفی تقسیم می شوند.
•محل نصب : به انواع اتاقی ،کانالی ، جداری
•عملکرد:قطع و وصلی ،تدریجی
•رنج : زیر صفر و بالای صفر
•مراحل کار : یک مرحله ای ،دو مرحله ای ، پله ای (استیپ کنترل)
•فصلی :تابستانی ،زمستانی ، و دو فصلی
•سنسور :بیمتال ، رئوسا ، دیافراگمی ،فانوسه ای
دسته بندی سنسور حرارتی :
1.تماسی :برای اندازه گیری دما و حرارت محیطی که در آن قرار گرفته و یا در واقع دمای خودش را اندازه گیری می کند با تماس این سنسور به شی تحت کنترل یا قرار گرفتن آن در محیط تحت اندازه گیری تعادل گرمایی بین سنسور و محیط ایجاد می گردد
انواع سنسور حرارتی تماسی : انواع ترموکوپل ای TC،مقاومت های RTD،ترمیستورها،بی متال ها ،ترمومترهای شیشه ای ،انواع نیمه هادی ها شامل دیود ،ترانزیستور،آی سی های اندازه گیری و کنترل دما هستند .
2.غیر تماسی: انچه سنجیده می شود توان حرارتی مادون قرمز یا نوری متصاعد شده ای است از یک سطح یا جسم با مساحت یا حجم مشخص یا قابل محاسبه
قابلیت های ترموستات :
1.دقت اندازه گیری
2.قابلیت کنترل دما در حالت سرد و گرم
3.قابلیت متصل کردن اندام ترموکوپل ها و RTDها به آن
4.دارای خروجی رله ای و SSR
5.قابلیت انتخاب شیوه کنترل OFF/ON و یا PID
کاربرد :
به طور کلی ترموستات برای تنظیم درجه حرارت مایعات ،گازها ، جامدات ،در دستگاه های گرم ساز سرد ساز در بخش های مختلف زیر مورد استفاده قرار می گیرند .
- صنعتی: اعم از گلخانه ها ،کوره ها ،دیگ های بخار
- ساختمان: در بخ تاسیسات اعم از شوفاژ خانه های مرکزی و کنترل دما در سیستم های هوا ساز ، چیلر ، فن
- لوازم خانگی: در لباسشویی ، ظرفشویی ، سرخ کننده ها ، سماور برقی ، فرهای برقی ،آبگرمکن برقی و گازی ،یخچالها
مواردی که در خرید ترموستات باید دانست:
1.نحوه کنترل
2. تعداد آلارم
3. تعداد ورودی ترموکوپل
4.ابعاد ترموستات
5.قابلیت نمایش خرابی

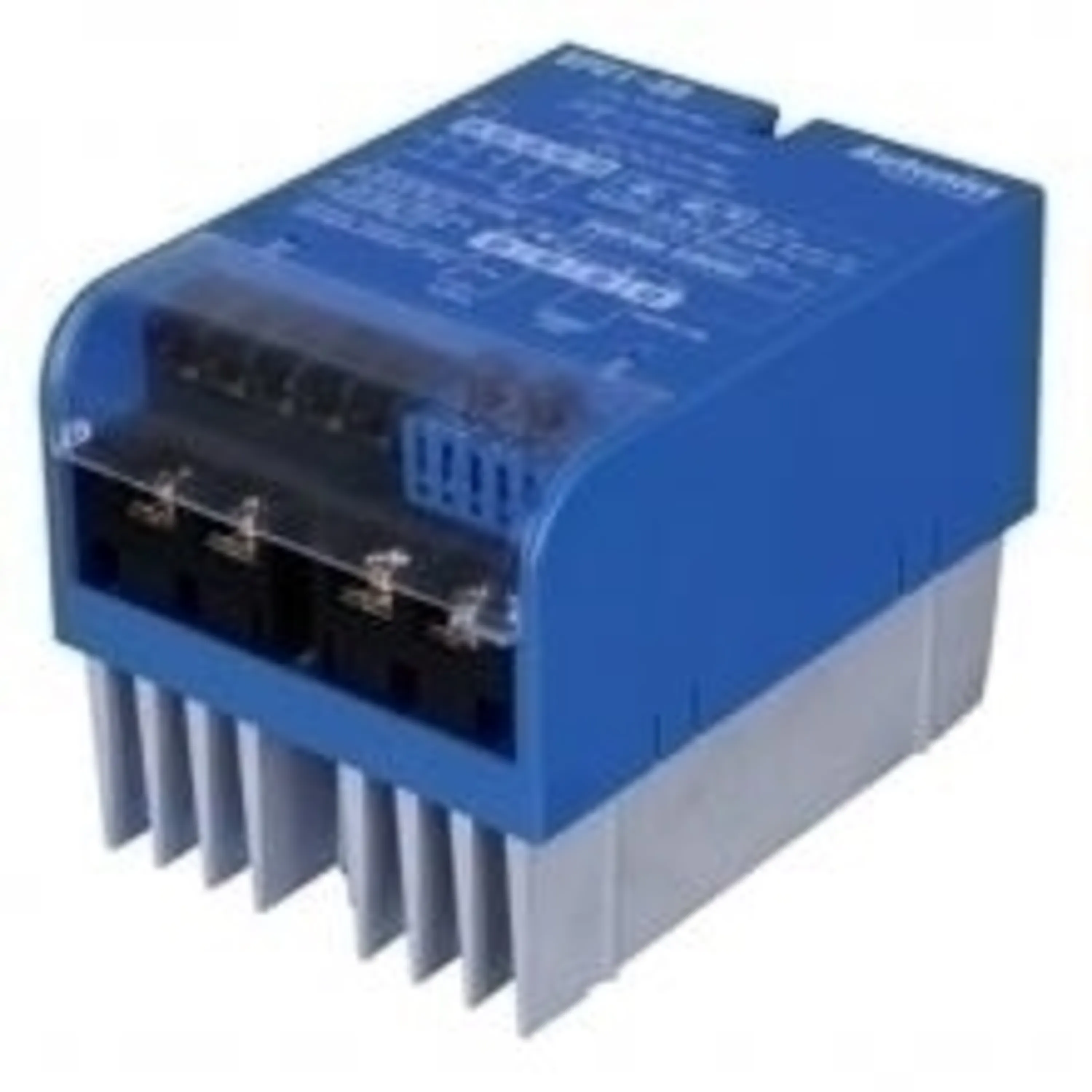

سری SPC1
- دارای ورودی پالس 5 ولت
- دارای ورودی آنالوگ ( 4 الی 20 ) میلی آمپری
- دارای ورودی 24 ولت
- قابلیت اتصال پتانسیومتر 1 کیلو اهم جهت تنظیم
- دارای کنتاکت ON / OFF
- قابلیت تنظیم ولتاژ خروجی
- سافت استارتر
- نمایش عملکرد خروجی
- دارای فانکشن تبدیل اتوماتیک 50 / 60 HZ
- قابلیت کنترل ولتاژ خروجی
- قابلیت کنترل سیکل گردشی
- قابلیت کنترل بصورت ON / OFF
اطلاعات بیشتر /FILES/TEMP/SPC.PDF
