معرفی

سری BR

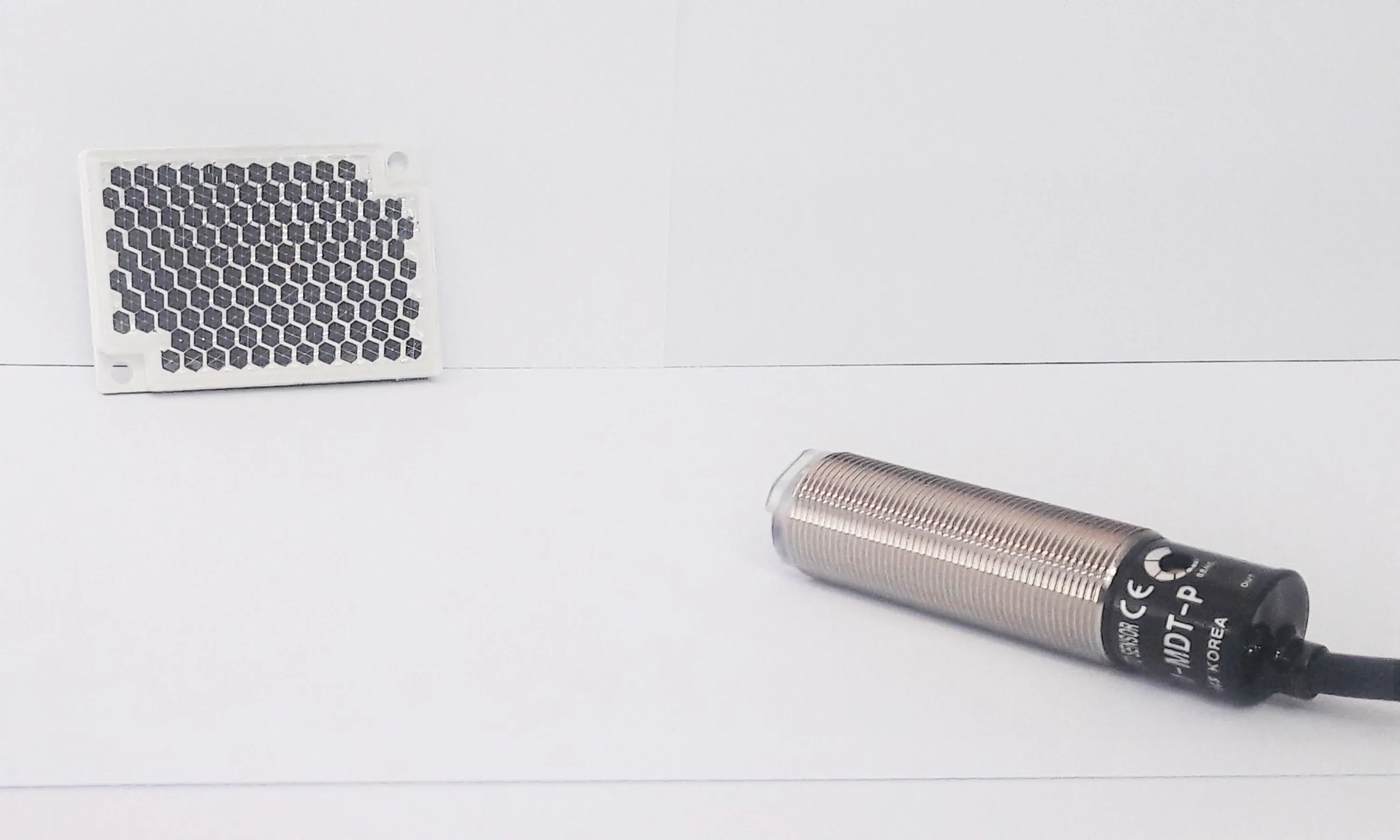

• قدرت تشخیص در فواصل طولانی تا 20 متر در نوع ( Through-beam )
• مقاومت در برابر نویز یا پردازش سیگنال دیجیتال
• پاسخ سریع کمتر از 1 ms
• حفاظت شده در برابر جابجایی پلاریته تغذیه و اضافه جریان
• قابلیت تنظیم حساسیت به جز نوع ( Through-beam )
• دارای درجه حفاظت IP 66
• قابلیت انتخاب در دو نوع NPN یا PNP
•

  چشم الکترونیکی چیست؟

  جواب: چشم الکترونیکی به سنسور یا دستگاهی گفته می شود که نسبت به تغییرات نور مرئی یا نور غیر مرئی (مادون قرمز) واکنش نشان می دهد.

  انواع چشم های الکترونیکی:

  چشم الکترونیکی گاهی به صورت یک قطعه الکترونیکی است که در مدار الکترونیکی مربوط به خود قرار داده می شود مانند:

  1- مقاومت های نوری (LDR)
  2- فتو دیود های مادون قرمز
  3- فتو ترانزیستور مادون قرمز
  4- چشم های الکترونیکی که به صورت آی سی (مدار مجتمع) ساخته می شوند
  5- سنسورهای PIR

  نکته:
  سنسورهایی وجود دارند که به آنها نیز چشم الکترونیکی می گویند ولی در واقع عملکرد آنها با دیدن صورت نمی گیرد بلکه مانند گوش با شنیدن انجام می شود.
  به این سنسورها اولتراسونیک (Ultrasonic Sensor) می گویند.

  چشم دزدگیر اتومبیل از این نوع است. در مورد چشم اتومبیل اینجا توضیح داده ایم.

  - مقاومت های نوری:
  این قطعه که به اشتباه به آن فتوسل هم گفته می شود، متناسب با شدت نوری که روی آن تابیده می شود، مقاومتش کم شده و جریان بیشتری را از خود عبور می دهد.

  - فتو دیود های مادون قرمز:
  در دو نوع فرستنده و گیرنده وجود دارند که ظاهر هر دو قطعه کاملا شبیه به هم است و شبیه LED هستند.
  قطعه فرستنده؛ متناسب با ولتاژ و سیگنال ورودی، اشعه مادون قرمز می تاباند.
  نمونه این قطعه را جلوی کنترل های لوازم صوتی تصویری دیده اید.

  نکته جالب:
  اگر یکی از کلیدهای کنترل لوازم صوتی تصویری خود را فشار دهید و با دوربین موبایل به سر کنترل نگاه کنید، اشعه مادون قرمز تولید شده توسط  فتو دیود فرستنده را می بینید.

  و اما فتو دیود گیرنده متناسب با شدت نور تابیده شده روی آن (هم نور معمولی، هم مادون قرمز) مقاومتش تغییر می کند.

  - فتو ترانزیستور:
  قطعه ایست مانند همه ترانزیستورها پایه های : امیتر و کلکتور را دارد در بعضی مدلها پایه بیس را هم دارد.

  جریان بین امیتر و کلکتور متناسب با شدت تابش روی ترانزیستور تغییر می کند.

  - آی سی های چشم الکترونیکی:
  این قطعات بسیار کارآمد هستند. آنها فقط به سیگنالهای مادون قرمز واکنش نشان میدهند و نسبت به نور معمولی کاملا ایزوله شده اند.
  این گیرنده به وفور در وسایل صوتی تصویری، کولر و پنکه های کنترلی مادون قرمز و . . . یافت می شوند.

  سنسورهای PIR:
  این قطعات در چشم های دزدگیر اماکن و لایتینگ ها ( چشم روشنایی اتوماتیک راه پله ) کاربرد فراوانی دارند.

  آنچه در بالا توضیح داده شد قطعات الکترونیکی بودند که به آنها چشم الکترونیکی گفته می شود.

  اما چشم های الکترونیکی انواع دیگری هم دارند که در زیر چند مورد توضیح داده می شود.

  1 – چشم های آشکارساز حرکت (Motion Detector)
  2 – سنسورهای صنعتی مادون قرمز

  - چشم های آشکارساز حرکت (Motion Detector):
  این چشمها دو کاربرد عمده دارند:
  - در دزدگیرهای اماکن
  - در لایتینگ ها

  چشم های آشکارساز حرکت ، فضای مقابل خود را با اشعه مادون قرمز (IR) اسکن می کنند و چنانچه حرکت محسوسی اتفاق بیافتد آنرا در خروجی خود آشکار می کنند.

   - سنسورهای صنعتی مادون قرمز:
  این سنسورها انواع مختلفی دارند که به برخی از آنها اشاره می کنیم.

  این سنسورها معمولا به دو صورت کلی وجود دارند.
  - سنسورهایی که یک فرستنده و یک گیرنده مادون قرمز دارند و فرستنده سیگنالی را در قالب اشعه مادون قرمز ارسال می کند و گیرنده آنرا دریافت میکند، حالا اگر مانعی این اشعه را قطع کند ، گیرنده آنرا در خروجی خود آشکار می کند.

  نمونه ای از این سنسورها را در درب کنترلی پارکینگ منزلتان دیده اید همچنین در درب آسانسورها.

  - مدل دوم از این سنسورها، باز هم یک گیرنده و یک فرستنده مادون قرمز دارند اما این بار فرستنده و گیرنده کنار هم قرار دارند، البته گیرنده اشعه فرستنده را نمی بیند.
  به این سنسورها اپتوایزولاتور هم می گویند.



  حال چنانچه جسمی روبروی این سنسور قرار بگیرد، اشعه فرستنده به آن جسم برخورد می کند و انعکاس آنرا گیرنده می بیند.

• اطلاعات بیشتر  /files/PHOTO/BR.PDF
