5533-220

5533-220
قیمت: 140000 تومان

5533-220

رله:

نوعی کلید الکترونیکی سریع است که با هدایت یک مدار الکتریکی دیگر باز و بسته می شود. روش کنترل باز و بسته شدن این کلید به صورت های مختلف مکانیکی ،حرارتی ،مغناطیسی ،الکترواستاتیک و ... می باشد .

رله از دو قسمت تشکیل شده است . قسمت اول در واقع بوبین رله می باشد که می تواند به صورت مستقل از پایه رله یا به صورت کامپکت باشد .قسمت دوم پایه رله می باشد.

رله ها قبلا به صورت مکانیکی ساخته می شدند اما امروزه رله های الکترونیکی از جمله رله SSR و انواع دیگر رله تولید می شود .

انواع رله :

1.رله زمانی

2.رله جامد SSR (الکترونیکی)

قطعات رله:

رله متشکل از فنر،سیم پیچ جهت مگنت کردن تیغه ها ، تیغه های کنتاکت ، هسته آهنی

رله ها بیش تر در مدارات فرمان مورد استفاده قرار می گیرند .

یکی از مزیت های رله این است که با استفاده از آن می توان با توان خیلی کم ، خروجی با توان بالا کسب کرد به عبارت دیگر می توان گفت که رله به عنوان تقویت کننده نیز به حساب می آید چرا که ورودی با جریان کم و خروجی با جریان بالا را می توان از آن دریافت کرد .

تفاوت رله و کنتاکتور در تحمل جریان آنهاست که اندازه آن در رله ها 10 آمپر، ولی کنتاکتور ها در جریان های مختلف از 9 آمپربه بالا تولید می شوند .

مواردی که در خرید رله باید دانست:

1.ولتاژ و جریان تحریک بوبین رله

2.ولتاژ قابل تحمل کنتاکت ها

3.تعداد تیغه ها

4.شکل ظاهری رله

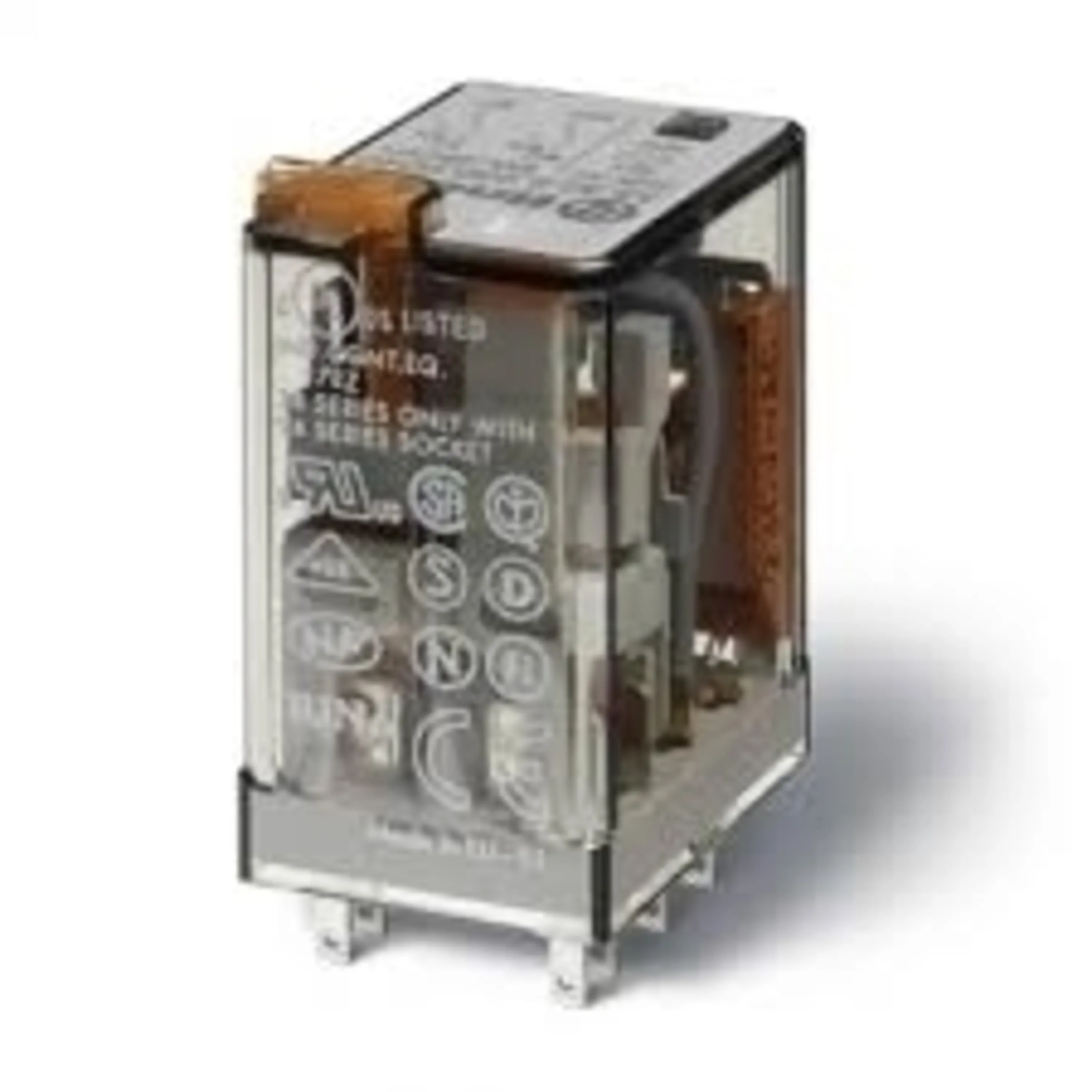

رله های سری 55

رله های سری 55 در دو نوع AC , DC تولید می شوند و مجهز به کنتاکت نیکل و نقره است  دارای 2 کنتاکت با جریان 10 آمپر و ولتاژ بوبین 24 و 220 طراحی و ساخته شده است .این نوع رله مجهز به نمایشگر مکانیکی و دکمه تست قفل شونده و LED می باشد .

به دلیل ابعاد کوچک و آمپر بالا دارای اهمیت و مقبولیت نزد تابلو سازان بزرگ کشور است

رله 55.32  دارای 2 کنتاکت و 8 پایه می باشد .

رله 55.33  دارای 3 کنتاکت و 11 پایه می باشد .

رله 55.34  دارای 4 کنتاکت و 14 پایه می باشد .
