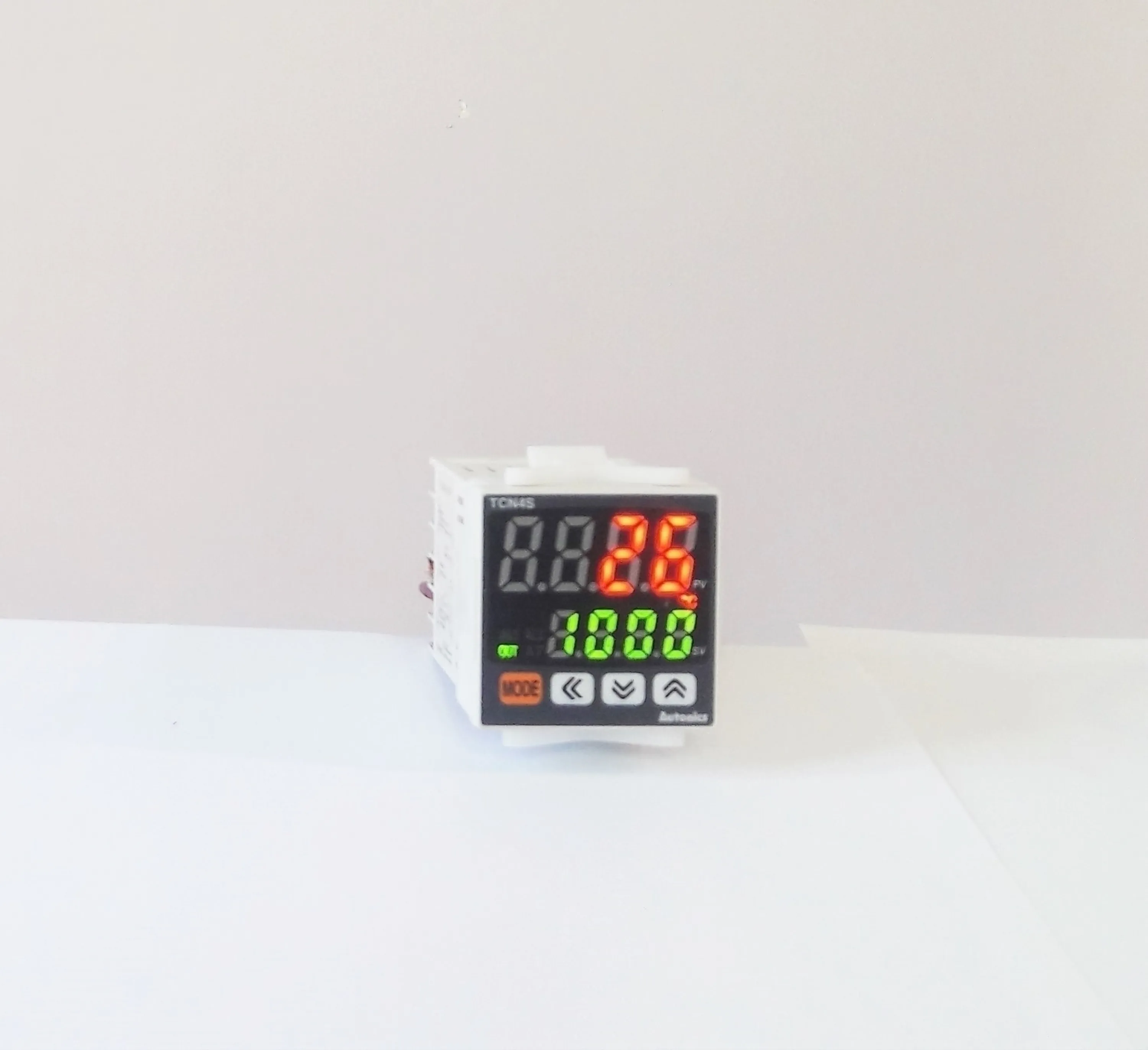

TCN4S-24R

TCN4S-24R
قیمت: 1774000 تومان

TCN4S-24R

ترموستات :

ترموستات یا دماپا  ،کنترل کننده الکترونیکی خودکار است برای تنظیم دما در فضای بسته ، معمولا آن را به دستگاه های سرد یا گرم ساز متصل می کنند تا با قطع و وصل دستگاه آن فضا را در دمای تنظیم شده ثابت نگه دارد هنگامی که دما به نقطه تنظیم برسد ترموستات مدار برقی دستگاه را قطع می کند و زمانی که از نقطه تنظیم پایین تر بود دوباره مدار را وصل می کند و دستگاه روشن می شود به بیان واضح تر ترموستات یا سنسور حرارتی یک جز از سیستم کنترل است که دمای سیستم را کنترل می کند و آن را در یک نقطه دیگر تعریف شده ثابت نگه می دارد .

لازم به ذکر است که فاصله قطع و وصل ترموستات قابل تنظیم می باشد .

انواع ترموستات :

1.الکترومکانیکی: این ترموستات با استفاده از فرمان حسگر حرارتی توسط یکسری رابط مکانیکی به میکروسوئیچ سبب قطع و وصل مدار الکتریکی میگردد محصول این تکنولوژی دارای عمر طولانی است .

2. الکترونیکی :این ترموستات فرمان دریافت شده از سنسور دمایی را توسط جریان الکتریکی به یک رله مینیاتوری منتقل و سبب قطع و وصل جریان الکتریکی می گردد .

انواع ان از نظر محل نصب ، نوع عملکرد ، فصلی سالی  نوع سنسور ،رنج کاری ،تعداد مراحل کار ،از نظر حرارت به انواع مختلفی تقسیم می شوند.

•محل نصب : به انواع اتاقی ،کانالی ، جداری

•عملکرد:قطع و وصلی ،تدریجی

•رنج : زیر صفر و بالای صفر

•مراحل کار : یک مرحله ای ،دو مرحله ای ، پله ای (استیپ کنترل)

•فصلی :تابستانی ،زمستانی ، و دو فصلی

•سنسور :بیمتال ، رئوسا ، دیافراگمی ،فانوسه ای

دسته بندی سنسور حرارتی :

1.تماسی :برای اندازه گیری دما و حرارت محیطی که در آن قرار گرفته و یا در واقع دمای خودش را اندازه گیری می کند با تماس این سنسور به شی تحت کنترل یا قرار گرفتن آن در محیط تحت اندازه گیری تعادل گرمایی بین سنسور و محیط ایجاد می گردد

انواع سنسور حرارتی تماسی : انواع ترموکوپل ای TC،مقاومت های RTD،ترمیستورها،بی متال ها ،ترمومترهای شیشه ای ،انواع نیمه هادی ها شامل دیود ،ترانزیستور،آی سی های اندازه گیری و کنترل دما هستند .

2.غیر تماسی: انچه سنجیده می شود توان حرارتی مادون قرمز یا نوری متصاعد شده ای است از یک سطح یا جسم با مساحت یا حجم مشخص یا قابل محاسبه

قابلیت های ترموستات :

1.دقت اندازه گیری

2.قابلیت کنترل دما در حالت سرد و گرم

3.قابلیت متصل کردن اندام ترموکوپل ها و RTDها به آن

4.دارای خروجی رله ای و SSR

5.قابلیت انتخاب شیوه کنترل OFF/ON و یا PID

 کاربرد :

به طور کلی ترموستات برای تنظیم درجه حرارت مایعات ،گازها ، جامدات ،در دستگاه های گرم ساز سرد ساز در بخش های مختلف زیر مورد استفاده قرار می گیرند .

  1. صنعتی: اعم از گلخانه ها ،کوره ها ،دیگ های بخار
  2. ساختمان: در بخ تاسیسات اعم از شوفاژ خانه های مرکزی و کنترل دما در سیستم های هوا ساز ، چیلر ، فن
  3. لوازم خانگی: در لباسشویی ، ظرفشویی ، سرخ کننده ها ، سماور برقی ، فرهای برقی ،آبگرمکن برقی و گازی ،یخچالها



 مواردی که در خرید ترموستات باید دانست:

1.نحوه کنترل

2. تعداد آلارم

3. تعداد ورودی ترموکوپل

4.ابعاد ترموستات

5.قابلیت نمایش خرابی

سری TCN



  • PID کنترلر داخلی
  • نمونه برداری 100 ms
  • دارای خروجی قابل تنظیم جهت انتخاب خروجی SSR یا رله
  • صفحه نمایش بزرگ جهت وضوح بیشنر
  • قابلیت انتخاب تغذیه AC یا DC
  • دارای خروجی های مختلف آلارم و جریان
  • قابلیت کنترل ولتاژ وسیکل با SSRP
  • دارای پنج نوع کنترل ON/OFF , P , PI , PD , PID
  • دارای 7 Seg قرمز جهت PV  و 7 Seg  سبز جهت SV
  • قابلیت اتصال Pt 100 و ترموکوپل نوع K,J,L,T,R,S
  • دارای دو خروجی آلارم رله ای یک آمپری
  • اطلاعات بیشتر   /FILES/TEMP/TCN
